ปั๊มไดอะแฟรมทำงานอย่างไร?

ปั๊มไดอะแฟรม ทำงานโดยใช้เมมเบรนที่ยืดหยุ่นซึ่งแกว่งไปมาเพื่อสร้างสุญญากาศเพื่อดูดของเหลวและสร้างแรงดันบวกเพื่อระบายของเหลว กลไกการเคลื่อนที่แบบลูกสูบนี้รับประกันการปิดผนึกระหว่างกลไกขับเคลื่อนและของเหลวที่ถูกสูบ ทำให้เหมาะอย่างยิ่งสำหรับการจัดการของเหลวที่มีฤทธิ์กัดกร่อน มีฤทธิ์กัดกร่อน หรือหนืดโดยไม่มีการรั่วไหล

กลไกหลัก: ปั๊มไดอะแฟรมทำงานอย่างไร?

การทำงานพื้นฐานของปั๊มไดอะแฟรมขึ้นอยู่กับการเปลี่ยนแปลงปริมาตรภายในห้องปั๊มซึ่งอำนวยความสะดวกโดยการเคลื่อนตัวของไดอะแฟรมแบบยืดหยุ่น เมื่อไดอะแฟรมถูกดึงออกจากหัวปั๊ม ปริมาตรของห้องเพาะเลี้ยงจะเพิ่มขึ้น ส่งผลให้แรงดันภายในลดลง สิ่งนี้จะสร้างสุญญากาศที่ดึงของเหลวผ่านวาล์วทางเข้า ในทางกลับกัน เมื่อไดอะแฟรมถูกดันไปทางหัวปั๊ม ปริมาตรจะลดลง ทำให้แรงดันเพิ่มขึ้นและบังคับให้ของเหลวไหลออกทางวาล์วระบาย

เพื่อให้เข้าใจ ปั๊มไดอะแฟรมทำงานอย่างไร ในรายละเอียดต้องดูรอบสองจังหวะ:

• จังหวะการดูด: ไดอะแฟรมเคลื่อนออกไปด้านนอก ทำให้เกิดโซนแรงดันต่ำ ที่ เช็ควาล์วทางเข้า เปิดออกเนื่องจากความแตกต่างของความดัน ทำให้ของเหลวเข้าไปในห้องได้ในขณะที่ เช็ควาล์วทางออก ยังคงปิดผนึกอย่างแน่นหนา
• จังหวะการคายประจุ: ไดอะแฟรมเคลื่อนเข้าด้านในเพื่อบีบอัดของเหลว แรงกดดันที่เพิ่มขึ้นทำให้ เช็ควาล์วทางเข้า เพื่อปิดและ เช็ควาล์วทางออก เพื่อเปิดไล่ของเหลวออกสู่ท่อระบาย

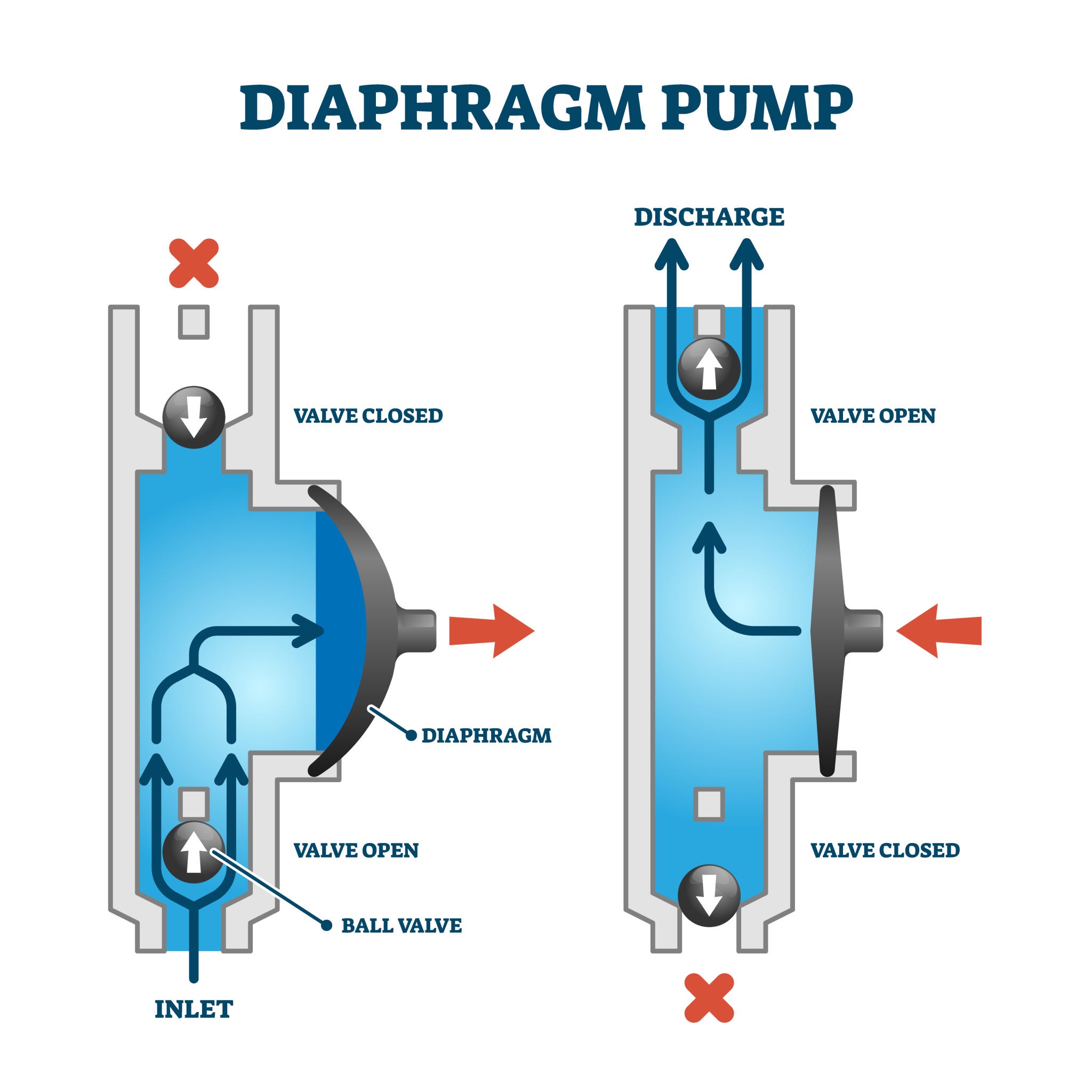

[ภาพหลักการทำงานของปั๊มไดอะแฟรม]

ประเภทของปั๊มไดอะแฟรมและการทำงานที่เป็นเอกลักษณ์

ปั๊มไดอะแฟรมแบ่งประเภทตามแหล่งพลังงานเป็นหลัก: ปั๊มไดอะแฟรมคู่ควบคุมด้วยลม (AODD) และปั๊มขับเคลื่อนด้วยมอเตอร์ (เครื่องกล/ไฮดรอลิก) แต่ละประเภทใช้การเคลื่อนที่ของเมมเบรนพื้นฐานที่เหมือนกัน แต่แตกต่างกันในวิธีที่พลังงานถูกถ่ายโอนไปยังไดอะแฟรม

1. ปั๊มไดอะแฟรมคู่แบบใช้ลม (AODD)

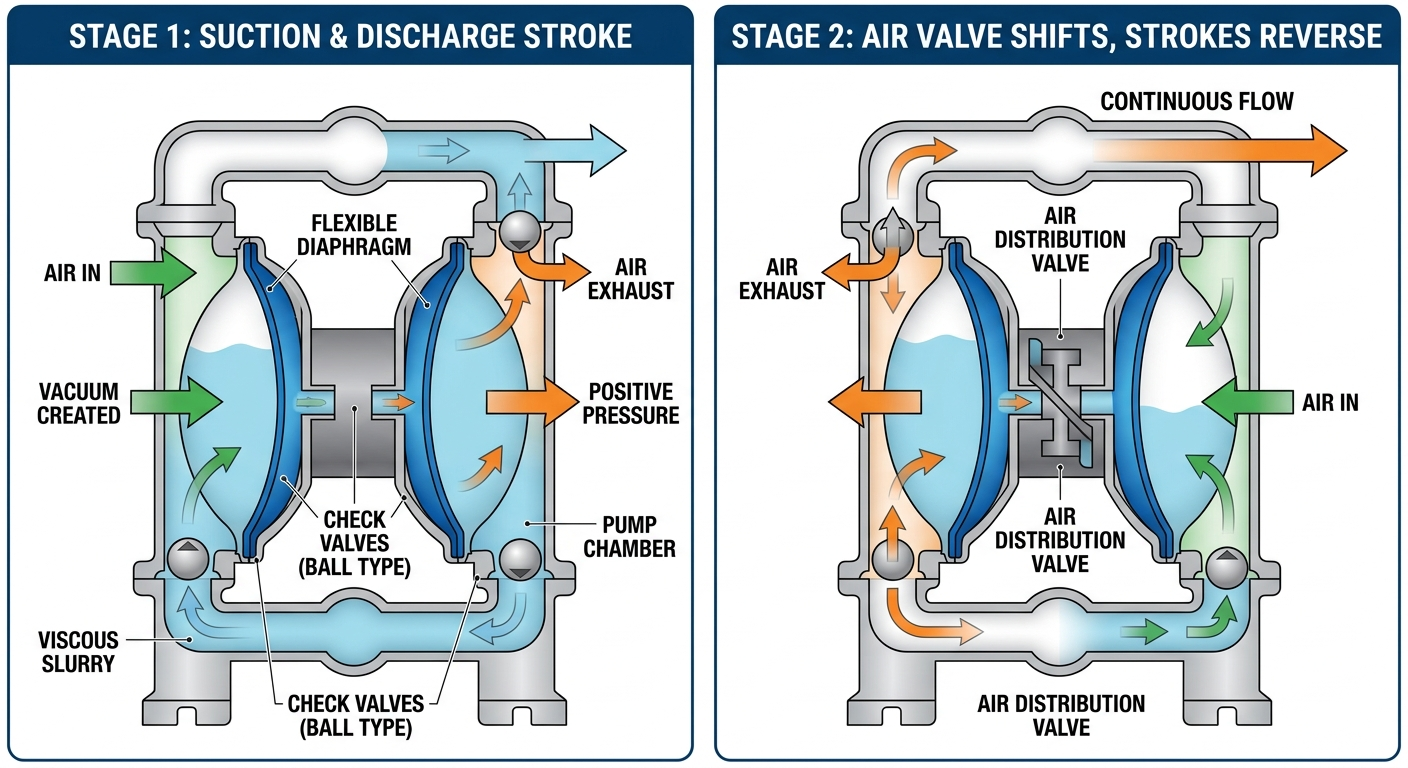

ปั๊ม AODD ใช้อากาศอัดเพื่อเลื่อนเพลาทั่วไปที่เชื่อมต่อไดอะแฟรมสองตัว เพื่อให้สามารถปั๊มได้อย่างต่อเนื่อง เมื่ออากาศถูกส่งไปยังด้านหลังของไดอะแฟรม A มันจะดันของเหลวออกจากช่องแรก ในขณะเดียวกัน ไดอะแฟรม B จะถูกดึงเข้าด้านใน ทำให้เกิดการดูดในห้องที่สอง วาล์วกระจายอากาศช่วยให้แน่ใจว่าการจ่ายอากาศสลับกันระหว่างทั้งสองด้าน

2. ปั๊มไดอะแฟรมที่ทำงานด้วยกลไก

ปั๊มที่ขับเคลื่อนด้วยกลไกจะใช้ข้อเหวี่ยงหรือกลไกเกียร์ประหลาดเพื่อดึงและดันไดอะแฟรม การออกแบบนี้พบได้ทั่วไปในการใช้งานขนาดเล็กและปั๊มสูบจ่ายที่ต้องการการควบคุมระยะชักที่แม่นยำ มีประสิทธิภาพสูงสำหรับการจ่ายสารเคมีแรงดันต่ำ

3. ปั๊มไดอะแฟรมกระตุ้นระบบไฮดรอลิก

ปั๊มไดอะแฟรมไฮดรอลิกใช้ลูกสูบเพื่อเพิ่มแรงดันให้กับของไหลไฮดรอลิก จากนั้นไดอะแฟรมจะเคลื่อนตัว เนื่องจากไดอะแฟรมมี "ความสมดุล" ระหว่างของไหลไฮดรอลิกและของเหลวที่ถูกสูบ ไดอะแฟรมจึงได้รับความเค้นเชิงกลน้อยลง ทำให้ประเภทนี้เหมาะสำหรับงานอุตสาหกรรมที่มีแรงดันสูง (สูงถึง 100 บาร์หรือมากกว่า)

การเปรียบเทียบประสิทธิภาพ: AODD กับเครื่องกลกับไฮดรอลิก

การเลือกปั๊มไดอะแฟรมที่เหมาะสมขึ้นอยู่กับแรงดัน อัตราการไหล และลักษณะของของเหลวที่ต้องการจัดการ ด้านล่างนี้คือการเปรียบเทียบโดยละเอียดของเทคโนโลยีหลักสามเทคโนโลยี

คุณสมบัติ	ปั๊ม AODD	ปั๊มเครื่องกล	ปั๊มไฮโดรลิค
แหล่งพลังงาน	อากาศอัด	มอเตอร์ไฟฟ้า	ไฟฟ้า/ไฮดรอลิก
แรงดันสูงสุด	ปานกลาง (8-10 บาร์)	ต่ำถึงปานกลาง	สูงมาก (100 บาร์)
รองพื้นด้วยตนเอง	ยอดเยี่ยม	ดี	ดี
การจัดการของแข็ง	ยอดเยี่ยม	จำกัด	จำกัด
กรณีการใช้งานที่ดีที่สุด	สารละลาย/สารเคมี	การบำบัดน้ำ	การจ่ายสารแรงดันสูง

ตารางที่ 1: การวิเคราะห์เปรียบเทียบเทคโนโลยีปั๊มไดอะแฟรมตามตัวชี้วัดประสิทธิภาพ

ข้อได้เปรียบที่สำคัญของการใช้ปั๊มไดอะแฟรม

ข้อได้เปรียบหลักของปั๊มไดอะแฟรมคือการออกแบบที่ไม่มีการปิดผนึก ซึ่งช่วยลดความเสี่ยงของการรั่วไหลและลดข้อกำหนดในการบำรุงรักษา ต่างจากปั๊มหอยโข่งที่ต้องใช้ซีลหรือบรรจุภัณฑ์เชิงกล ไดอะแฟรมยืดหยุ่น ทำหน้าที่เป็นตราประทับคงที่

• ความสามารถในการวิ่ง-แห้ง: มากที่สุด ปั๊ม AODD สามารถแห้งได้เป็นเวลานานโดยไม่เกิดความเสียหายต่อส่วนประกอบภายใน เนื่องจากไม่มีชิ้นส่วนที่หมุนได้ซึ่งสร้างความร้อนจากการเสียดสี
• ตัวเลือกใต้น้ำ: ปั๊มไดอะแฟรมหลายตัวได้รับการออกแบบมาให้จุ่มลงในของเหลวที่ปั๊มอยู่ใต้น้ำโดยสมบูรณ์ โดยมีเงื่อนไขว่าไอเสียจะถูกระบายออกเหนือระดับของเหลว
• ความไวเฉือน: พวกมันให้การปั๊มอย่างอ่อนโยนซึ่งเป็นสิ่งสำคัญสำหรับ ของเหลวที่ไวต่อแรงเฉือน เช่น ผลิตภัณฑ์อาหาร (ซอส ครีม) หรือโพลีเมอร์ที่อาจสลายตัวด้วยการหมุนด้วยความเร็วสูงของปั๊มประเภทอื่น
• หลักฐานการระเบิด: เนื่องจากปั๊ม AODD ทำงานบนอากาศมากกว่าไฟฟ้า จึงเป็นเช่นนั้นโดยธรรมชาติ ได้รับการจัดอันดับ ATEX และปลอดภัยสำหรับใช้ในสภาพแวดล้อมที่เป็นอันตรายหรือเกิดการระเบิด

การบำรุงรักษาและความท้าทายทั่วไป

จุดที่มักเกิดความล้มเหลวในระบบเหล่านี้คือไดอะแฟรมเอง ซึ่งจะเกิดความล้าในที่สุดเนื่องจากการเคลื่อนที่ไปกลับอย่างต่อเนื่อง ความเข้าใจ ปั๊มไดอะแฟรมทำงานอย่างไร เกี่ยวข้องกับการรับรู้ว่าไดอะแฟรมเป็นส่วนที่สึกหรอ

การเลือกใช้วัสดุไดอะแฟรม

การเลือกวัสดุที่ถูกต้องมีความสำคัญต่อการมีอายุยืนยาว ตัวอย่างเช่น PTFE (เทฟลอน) มีความทนทานต่อสารเคมีได้ดีกว่าแต่มีความยืดหยุ่นน้อยกว่า ซานโตพรีน หรือ ไนเตรต . ในการศึกษาโรงงานแปรรูปสารเคมี การเปลี่ยนไปใช้อีลาสโตเมอร์ที่เข้ากันได้มากขึ้นจะช่วยเพิ่มอายุการใช้งานของไดอะแฟรมได้มากกว่า 300% ซึ่งช่วยลดเวลาหยุดทำงานลงได้อย่างมาก

สิ่งกีดขวางวาล์ว

เช็ควาล์ว (แบบบอลหรือแบบพนัง) จะต้องอยู่ในตำแหน่งที่เหมาะสมเพื่อรักษาการไหล หากมีอนุภาคของแข็งติดอยู่ในบ่าวาล์ว ปั๊มก็จะสูญเสียกำลังสำคัญไป การใช้ประโยชน์ บอลวาล์วถ่วงน้ำหนัก มักจะสามารถแก้ปัญหาที่ของไหลมีความหนืดเกินกว่าที่ลูกบอลมาตรฐานจะนั่งได้อย่างรวดเร็ว

คำถามที่พบบ่อย: ทำความเข้าใจการทำงานของปั๊มไดอะแฟรม

บทสรุป

การเข้าใจคำถามที่ว่า "ปั๊มไดอะแฟรมทำงานอย่างไร" ช่วยให้อุตสาหกรรมสามารถปรับกระบวนการถ่ายโอนของเหลวให้เหมาะสมเพื่อความปลอดภัยและประสิทธิภาพ ไม่ว่าคุณจะต้องจัดการกับสารเคมีที่มีฤทธิ์รุนแรง ของเหลวข้นข้น หรือผลิตภัณฑ์อาหารที่ละเอียดอ่อน ปั๊มไดอะแฟรมยังคงเป็นหนึ่งในเครื่องมือที่หลากหลายและเชื่อถือได้มากที่สุดในงานวิศวกรรมสมัยใหม่ ด้วยการเลือกประเภทไดรฟ์และวัสดุที่เหมาะสม คุณจึงมั่นใจได้ว่าโซลูชันจะมีอายุการใช้งานยาวนานและปราศจากการรั่วไหลสำหรับความต้องการด้านปั๊มที่ท้าทายที่สุดของคุณ
